NVMe Host Accelerator IP 核

-高通用性、高扩展性、高性能的NVMe主机驱动解决方案

北京博原科技的NVMe Host Accelerator IP（简称NHA），提供内嵌硬件加速引擎的NVMe驱动方式。NHA是一种高通用性、高扩展性、高性能的NVMe主机驱动解决方案方案，适用于各类高性能存储应用场景。NHA内嵌硬件加速引擎，可有效减轻处理器的软件负担，提高驱动处理效率。

vs NVMe Host IP：

• 主要优势：
• 标准驱动：无自定义指令集
• 加速引擎：硬件卸载部分驱动功能
• 支持多队列：最大队列数量可配置
• 数据直接映射至内存：不经过Buffer RAM缓冲，无部分SSD连续访问性能瓶颈
• 主要劣势：
• 软硬件协同处理：包含NVMe驱动软件库和加速函数库
• PCIe Controller IP：需要带AXI MM接口

应用方式

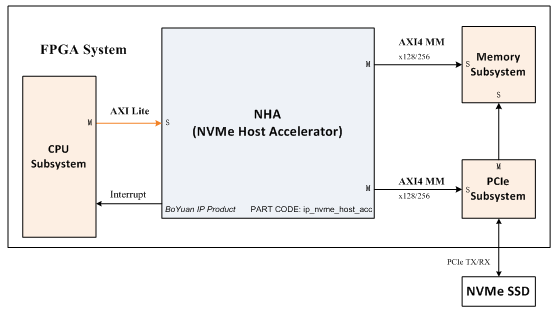

连接关系如下：

• CPU子系统通过AXI Lite总线连接NHA
• NHA通过AXI4 MM总线连接内存子系统
• NHA通过AXI4 MM总线连接PCIe子系统
• PCIe子系统通过AXI4 MM总线连接内存子系统
• CPU子系统运行标准的NVMe主机驱动程序
• 驱动程序中调用NHA专用的驱动函数,实现高效的软硬件协同访问NVMe SSD的目的

NHA硬件加速引擎1-SSD寄存器访问器：

• 提供SSD寄存器访问寄存器组（异步处理机制）
• 用户通过软件操控寄存器组，实现对SSD寄存器的灵活/随时的访问
• 用户通过调用驱动函数，实现SSD寄存器访问
• 提供AXI MM Master接口，与PCIe MM桥连接

NHA硬件加速引擎2-队列内容管理器：

• 用户以类FIFO的简单接口提交指令
• 用户软件无需维护队列指针
• 提供指令提交/完成寄存器组（异步处理机制）
• 自动感知管理指令（读取ID、读取Log、创建队列、删除队列等）

NHA硬件加速引擎3-物理区域页生成器：

• 硬件加速生成PRP页表或链表
• 支持任意数据Buffer地址
• 支持任意PRP页表存储地址
• 支持任意数据Buffer长度

支持异常中断

• PCIe访问异常监测
• 内存访问异常监测
• SSD寄存器访问超时监测

可应用SOC环境：

• MicroBlaze SOC
• ARM SOC
• RISC-V SOC

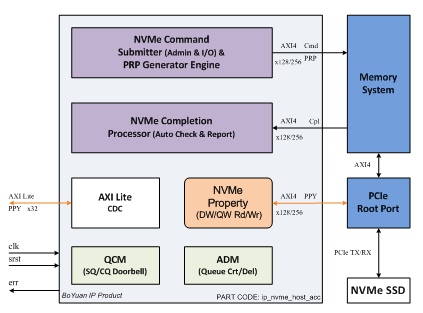

结构示意图

技术支持

从交货日起提供为期6个工作月的免费技术支持，包括电话咨询和电子邮件咨询。技术问题响应时间不超过三个工作日。

功能及时序验证

IP核在发布前，已经通过了大量的仿真，以及FPGA验证。

授权内容

IP核提供授权方式以及技术文件：

• FPGA网表(EDIF)
• 仿真模型及仿真平台
• FGPA测试工程
• 用户手册，测试报告等技术文档
• 软件驱动，测试例程

评估/购买：

• ： sale@bjbytech.com

• ： +86-13601005061
